GRE over IPSec vs IPSec over GRE

前言

当企业需要透过 Internet 使用 Routing Protocol 进行 Route 交换时，通常会在 Site 与 Site 之间建立 GRE Tunnel。但 GRE Tunnel 并无加密功能，流经 Internet 的资讯变得不安全，这时候 GRE 可与 IPSec 一起应用。本文会介绍两种非常相似的技术，分别是：GRE over IPSec 及 IPSec over GRE。阅读本文前读者需掌握 IPSec VPN 设定，及对 EIGRP 有基本认识。

基本理论

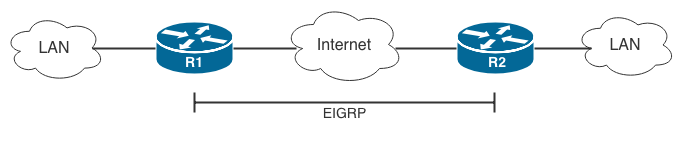

假设两地 Router 已连接 Internet 并有 Static IP Address，能互相 Ping 通，现想透过 EIGRP 交换 LAN Subnet 的 Route。然而要建立 EIGRP Neighbor，两只 Router 需要拥有位於相同 Subnet 的 Interface，此时网管人员必然想到要做 GRE Tunnel。馀下的问题是先做 GRE Tunnel 再在里面做 IPSec Tunnel 加密？还是相反，先做 IPSec Tunnel 加密後再在里面做 GRE Tunnel？

ipsec-gre

GRE over IPSec

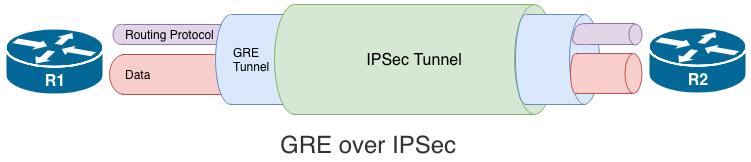

第一个方法是 GRE over IPSec，即 IPSec 在最外层(或称最底层)。意思是先在 R1 与 R2 之间建立 IPSec Tunnel，把里面的 GRE Tunnel 整个进行加密，Routing Protocol 在 GRE Tunnel 里面完成 Route 交换，最後 Data 在 GRE Tunnel 里面传送。从下图所见，因整个 GRE Tunnel 被加密，所以里面的 Routing Protocol 及 Data 都会被加密。

ipsec-gre

IPSec over GRE

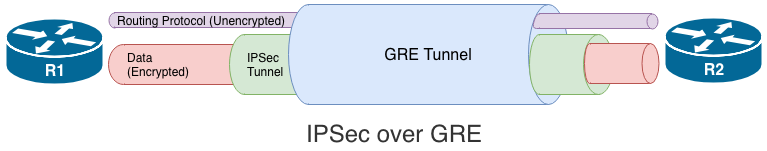

另一个方法是 IPSec over GRE，即 GRE 在最外层(或称最底层)。在 R1 与 R2 之间先建立 GRE Tunnel，在 GRE Tunnel 里面再建 IPSec Tunnel，有趣的是：由於 IPSec 并不支缓 Multicast，因此通常把 Routing Protocol 建在 GRE Tunnel 进行 Route 交换，并无加密，只有 Data 在 IPSec Tunnel 里面被加密。如坚持把 Routing Protocol 也放在 IPSec Tunnel 中，可以透过设定 Unicast IP Address 建立 Neighbor，但这样做 Router 就无法自动建立 Neighbor 关系，如果 Router 数量多起来，设定方面肯定比较痛苦。如想了解关於 Unicast 设定，可参考本网关於 OSPF 或 EIGRP 的文章。

ipsec-gre

实验网络设定

以下网络中，假设 R1 和 R2 需要建立 Routing Protocol (本文使用 EIGRP作例子) 交换其 L0 Network，R3 则当成 Internet 上的 Router，只负责 Route 通 192.168.13.0/24 和 192.168.23.0/24。

ipsec-gre

Router 原设定如下：

hostname R1
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.0
!
interface Ethernet1/0
 ip address 192.168.13.1 255.255.255.0
!
ip route 192.168.23.0 255.255.255.0 192.168.13.3

hostname R2
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.0
!
interface Ethernet1/0
 ip address 192.168.23.2 255.255.255.0
!
ip route 192.168.13.0 255.255.255.0 192.168.23.3

hostname R3
!
interface Ethernet1/0
 ip address 192.168.13.3 255.255.255.0
!
interface Ethernet1/1
 ip address 192.168.23.3 255.255.255.0

确定只有 192.168.13.1 能 Ping 通 192.168.23.2。

R1#ping 192.168.23.2 source 192.168.13.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.23.2, timeout is 2 seconds:
Packet sent with a source address of 192.168.13.1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 20/28/40 ms
R1#
R1#ping 2.2.2.2 source 1.1.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds:
Packet sent with a source address of 1.1.1.1
.....
Success rate is 0 percent (0/5)

GRE over IPSec 设定

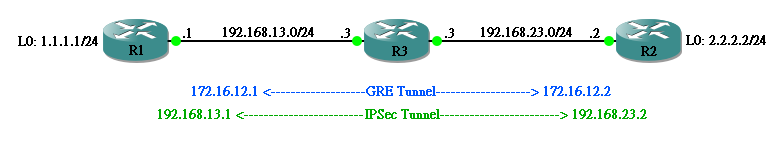

现在尝试设定 GRE over IPSec，让 R1 及 R2 交换 L0 Network，并使 1.1.1.1 Ping 通 2.2.2.2。

ipsec-gre

Step 1: 设定 Interesting Traffic

由於目标是把整个 Interface 加密，因此设定以下 ACL。

R1(config)#ip access-list extended IPSEC_TUNNEL
R1(config-ext-nacl)#permit ip host 192.168.13.1 host 192.168.23.2

R2(config)#ip access-list extended IPSEC_TUNNEL
R2(config-ext-nacl)#permit ip host 192.168.23.2 host 192.168.13.1

Step 2: 设定 IPSec

包括 Phase 1 及 Phase 2 在内的参数已在 IPSec VPN 一文中详述过，不在此重覆。

R1(config)#crypto isakmp key ccie address 192.168.23.2
R1(config)#crypto isakmp policy 10
R1(config-isakmp)#encryption aes
R1(config-isakmp)#authentication pre-share
R1(config-isakmp)#group 2
R1(config-isakmp)#exit
R1(config)#crypto ipsec transform-set TS esp-3des
R1(cfg-crypto-trans)#exit
R1(config)#crypto map GRE_OVER_IPSEC 10 ipsec-isakmp
R1(config-crypto-map)#set peer 192.168.23.2
R1(config-crypto-map)#set transform-set TS
R1(config-crypto-map)#match address IPSEC_TUNNEL

R2(config)#crypto isakmp key ccie address 192.168.13.1
R2(config)#crypto isakmp policy 10
R2(config-isakmp)#encryption aes
R2(config-isakmp)#authentication pre-share
R2(config-isakmp)#group 2
R2(config-isakmp)#exit
R2(config)#crypto ipsec transform-set TS esp-3des
R2(cfg-crypto-trans)#exit
R2(config)#crypto map GRE_OVER_IPSEC 10 ipsec-isakmp
R2(config-crypto-map)#set peer 192.168.13.1
R2(config-crypto-map)#set transform-set TS
R2(config-crypto-map)#match address IPSEC_TUNNEL

Step 3: 在 Interface 应用 Crypto Map

把以上 IPSec 设定应用到 Interface 之上。

R1(config)#int ethernet 1/0
R1(config-if)#crypto map GRE_OVER_IPSEC

R2(config)#int ethernet 1/0
R2(config-if)#crypto map GRE_OVER_IPSEC

Step 4: 设定 GRE Tunnel

然後在 R1 与 R2 之间开设 GRE Tunnel。

R1(config)#int tunnel 0
R1(config-if)#ip address 172.16.12.1 255.255.255.0
R1(config-if)#tunnel source ethernet 1/0
R1(config-if)#tunnel destination 192.168.23.2

R2(config)#int tunnel 0
R2(config-if)#ip address 172.16.12.2 255.255.255.0
R2(config-if)#tunnel source ethernet 1/0
R2(config-if)#tunnel destination 192.168.13.1

试一下从 172.16.12.1 Ping 到 172.16.12.2，而且成功建立了 IPSec Tunnel。

R1#ping 172.16.12.2 source 172.16.12.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.12.2, timeout is 2 seconds:
Packet sent with a source address of 172.16.12.1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 20/24/36 ms
R1#
R1#show crypto ipsec sa

interface: Ethernet1/0
    Crypto map tag: GRE_OVER_IPSEC, local addr 192.168.13.1

   protected vrf: (none)
   local  ident (addr/mask/prot/port): (192.168.13.1/255.255.255.255/0/0)
   remote ident (addr/mask/prot/port): (192.168.23.2/255.255.255.255/0/0)
   current_peer 192.168.23.2 port 500
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 47, #pkts encrypt: 47, #pkts digest: 47
    #pkts decaps: 48, #pkts decrypt: 48, #pkts verify: 48
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0
    #pkts not decompressed: 0, #pkts decompress failed: 0
    #send errors 0, #recv errors 0

     local crypto endpt.: 192.168.13.1, remote crypto endpt.: 192.168.23.2
     path mtu 1500, ip mtu 1500, ip mtu idb Ethernet1/0
     current outbound spi: 0x330E2A3(53535395)
     PFS (Y/N): N, DH group: none

<--Output Omitted-->

Step 5: 设定 Routing Protocol

最後只需设定 EIGRP 便可。

R1(config)#router eigrp 1
R1(config-router)#no auto-summary
R1(config-router)#network 172.16.12.0 0.0.0.255
R1(config-router)#network 1.1.1.0 0.0.0.255

R2(config)#router eigrp 1
R2(config-router)#no auto-summary
R2(config-router)#network 172.16.12.0 0.0.0.255
R2(config-router)#network 2.2.2.0 0.0.0.255

这样应可成功建立 Neighbor 并 Ping 通。

R1#show ip eigrp neighbors
EIGRP-IPv4 Neighbors for AS(1)
H   Address                 Interface              Hold Uptime   SRTT   RTO  Q  Seq
                                                   (sec)         (ms)       Cnt Num
0   172.16.12.2             Tu0                      12 00:00:48   34  1470  0  4
R1#
R1#ping 2.2.2.2 source 1.1.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds:
Packet sent with a source address of 1.1.1.1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 20/22/32 ms

IPSec over GRE 设定

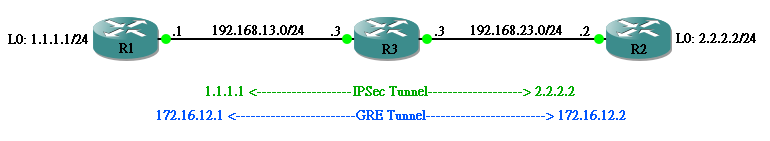

现在把设定回复至实验初始状态，今次尝试设定 IPSec over GRE，让 R1 及 R2 交换 L0 Network，并使 1.1.1.1 Ping 通 2.2.2.2。

ipsec-gre

Step 1: 设定 GRE Tunnel

先建立 GRE Tunnel。

R1(config)#int tunnel 0
R1(config-if)#ip address 172.16.12.1 255.255.255.0
R1(config-if)#tunnel source ethernet 1/0
R1(config-if)#tunnel destination 192.168.23.2

R2(config)#int tunnel 0
R2(config-if)#ip address 172.16.12.2 255.255.255.0
R2(config-if)#tunnel source ethernet 1/0
R2(config-if)#tunnel destination 192.168.13.1

确定 GRE 能 Ping 通，留意现时未有加密。

R1#ping 172.16.12.2 source 172.16.12.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.12.2, timeout is 2 seconds:
Packet sent with a source address of 172.16.12.1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 20/22/32 ms

Step 2: 设定 Routing Protocol

R1(config)#router eigrp 1
R1(config-router)#no auto-summary
R1(config-router)#network 172.16.12.0 0.0.0.255
R1(config-router)#network 1.1.1.0 0.0.0.255

R2(config)#router eigrp 1
R2(config-router)#no auto-summary
R2(config-router)#network 172.16.12.0 0.0.0.255
R2(config-router)#network 1.1.1.0 0.0.0.255

现时 1.1.1.1 已可 Ping 通 2.2.2.2，但未被加密。

R1#show ip eigrp neighbors
EIGRP-IPv4 Neighbors for AS(1)
H   Address                 Interface              Hold Uptime   SRTT   RTO  Q  Seq
                                                   (sec)         (ms)       Cnt Num
0   172.16.12.2             Tu0                      14 00:04:07   67  1470  0  6
R1#ping 2.2.2.2 source 1.1.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds:
Packet sent with a source address of 1.1.1.1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 16/21/28 ms

Step 3: 设定 Interesting Traffic

由於目标是把 Data 加密，即由 1.1.1.1 至 2.2.2.2，因此设定以下 ACL。

R1(config)#ip access-list extended IPSEC_TUNNEL
R1(config-ext-nacl)#permit ip host 1.1.1.1 host 2.2.2.2

R2(config)#ip access-list extended IPSEC_TUNNEL
R2(config-ext-nacl)#permit ip host 2.2.2.2 host 1.1.1.1

Step 4: 设定 IPSec

IPSec 设定跟之前 GRE over IPSec 相若，只是 Peer IP 不同，因现在 IPSec 建在 GRE Tunnel 之上，双方 Peer 应该是 172.16.12.1 和 172.16.12.2。

R1(config)#crypto isakmp key ccie address 172.16.12.2
R1(config)#crypto isakmp policy 10
R1(config-isakmp)#encryption aes
R1(config-isakmp)#authentication pre-share
R1(config-isakmp)#group 2
R1(config-isakmp)#exit
R1(config)#crypto ipsec transform-set TS esp-3des
R1(cfg-crypto-trans)#exit
R1(config)#crypto map IPSEC_OVER_GRE 10 ipsec-isakmp
R1(config-crypto-map)#set peer 172.16.12.2
R1(config-crypto-map)#set transform-set TS
R1(config-crypto-map)#match address IPSEC_TUNNEL

R2(config)#crypto isakmp key ccie address 172.16.12.1
R2(config)#crypto isakmp policy 10
R2(config-isakmp)#encryption aes
R2(config-isakmp)#authentication pre-share
R2(config-isakmp)#group 2
R2(config-isakmp)#exit
R2(config)#crypto ipsec transform-set TS esp-3des
R2(cfg-crypto-trans)#exit
R2(config)#crypto map IPSEC_OVER_GRE 10 ipsec-isakmp
R2(config-crypto-map)#set peer 172.16.12.1
R2(config-crypto-map)#set transform-set TS
R2(config-crypto-map)#match address IPSEC_TUNNEL

Step 5: 在 Tunnel Interface 应用 Crypto Map

最後把以上 IPSec 设定应用到 Tunnel Interface 之上。

R1(config)#int tunnel 0
R1(config-if)#crypto map IPSEC_OVER_GRE

R2(config)#int tunnel 0
R2(config-if)#crypto map IPSEC_OVER_GRE

R1#ping 2.2.2.2 source 1.1.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds:
Packet sent with a source address of 1.1.1.1
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 40/41/44 ms
R1#
R1#show crypto ipsec sa

interface: Tunnel0
    Crypto map tag: IPSEC_OVER_GRE, local addr 172.16.12.1

   protected vrf: (none)
   local  ident (addr/mask/prot/port): (1.1.1.1/255.255.255.255/0/0)
   remote ident (addr/mask/prot/port): (2.2.2.2/255.255.255.255/0/0)
   current_peer 172.16.12.2 port 500
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 4, #pkts encrypt: 4, #pkts digest: 4
    #pkts decaps: 4, #pkts decrypt: 4, #pkts verify: 4
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0
    #pkts not decompressed: 0, #pkts decompress failed: 0
    #send errors 0, #recv errors 0

     local crypto endpt.: 172.16.12.1, remote crypto endpt.: 172.16.12.2
     path mtu 1476, ip mtu 1476, ip mtu idb Tunnel0
     current outbound spi: 0xBC0A1C2(197173698)
     PFS (Y/N): N, DH group: none

<--Output Omitted-->
