前言
用 GNS3 来模拟 Router 的确是攻略 Cisco 认证的一个好选择，但有些朋友仍会买入实体 Switch 来作练习。以下，笔都会介绍一个经济实惠的方法来自已建立一个 Cisco Lab。
Switch
Cisco 的 Switch 种类繁多，而且价格昂贵，究竟怎样用有限的预算来买到适合实验用的 Switch 呢？在此强烈推荐一款 WS-C2940-8TT-S，虽然这款 Switch 只有 8 个 100M port 和 1 个 1G port，但功能上与同级的 Model 完全一样，最重要是二手货价钱相宜，在伟大的淘宝网可以用 180 人民币左右买到。另外由於 Size 比较细少轻巧，用电量也较小，很适合放在家里玩。不过此款 Switch 只是 L2 Switch，并未能用作 L3 Switch 的实验。(如果想模拟 L3 Switch，请参考 IOU Web 的教学)
LAN Card
有玩 GNS3 的朋友都应该知道，GNS3 是容许我们把虚拟的 Router 连接到「真实世界」的 Switch 或 Router，所以我们可以利用一台 PC 执行 GNS3，而此 PC 最重要的要求就是要多 Network Port，用来建立一些比较复杂的网路。为了让 PC 有足够的 Port 来连接不同的网络设备，大家可以购买一些 4 Port LAN Card。在此介绍几款型号：
- D-Link DFE-570TX
- D-Link DFE-580TX
- Adaptec Quartet64 ANA-62044
- HP A5506-60102
- Sun Quad 501-4366
- Planex FXP-4TX

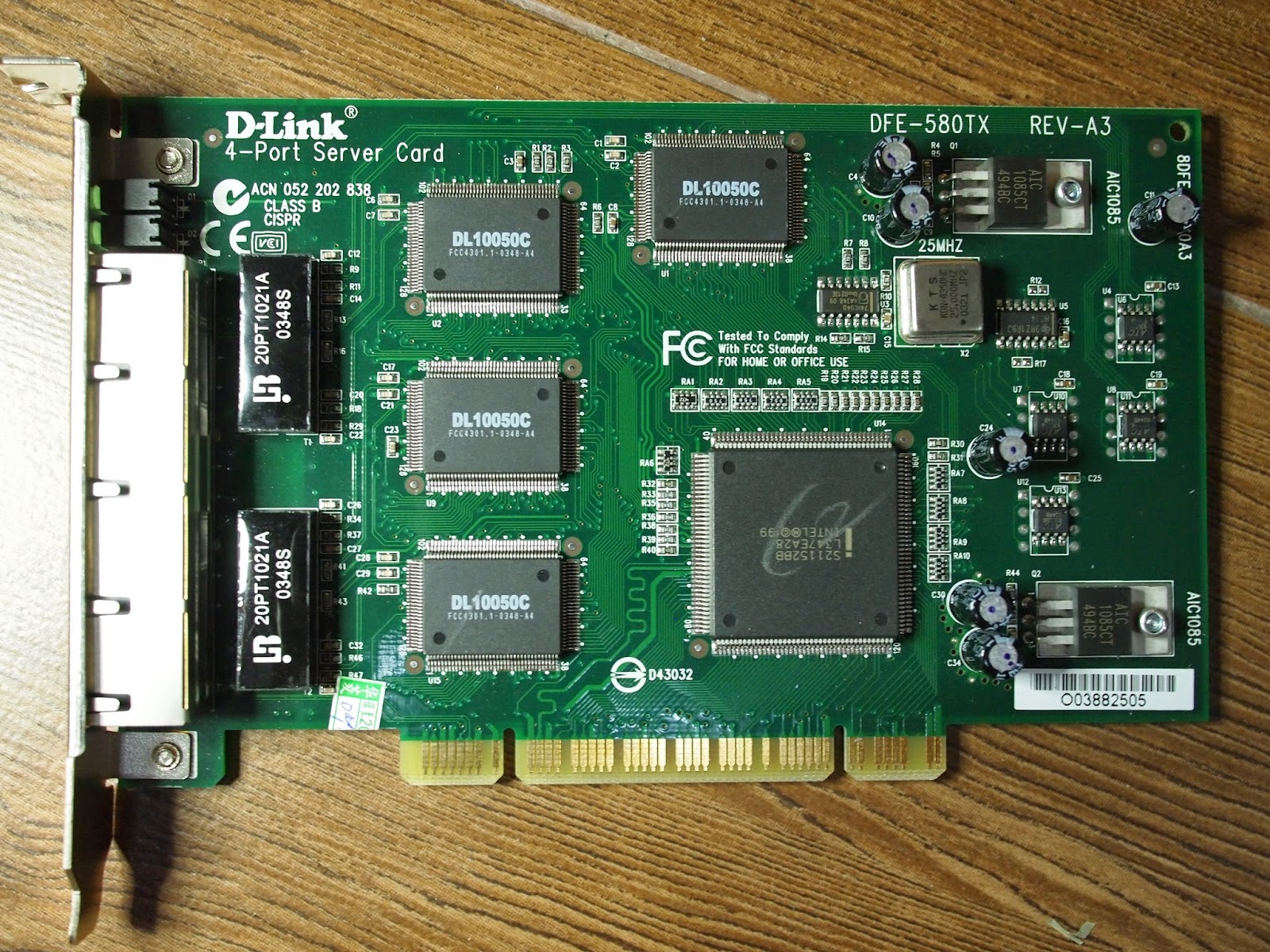

其中笔者正使用 2 张 D-Link DFE-580TX 及 1张 Planex FXP-4TX，连同底板上的 On Board LAN Port 一共提供 13 个 Network Port 可供使用。淘宝价为每张人民币 250 至 350 左右。请留意此两款网咭的 Driver 只支缓 Windows 32 Bits 作业系统。
其他硬件
如果是执行 GNS3 的话，Dual Core CPU 应该是足够的，不过笔者在实验中有时会同时执行几个 VM 来模拟 PC 运作 (例如 Virtual Box) ，因而选择了 Quad Core 的 Intel i5-3330 3.0G。至於底板方面则选了 MSI 微星 Z68A-G43 (B3)，原因之一是它有 3 条 PCI 插槽，让我可以同时安装 3 张 PCI LAN Card，另外，有些底板在同时执行 PCI Card 会发生 IRQ 问题，而这款板在外国一位师兄测试过是可以正常运作的，因此选了这款底板。最後，记忆体则选了两条 DDR3 1600 2G 合共 4G 记忆体，由於用了 32 Bits Windows 7 作 OS，只支缓 4G RAM，再多也没有用。
底板: MSI 微星 Z68A-G43 (B3)
CPU: Intel i5-3330 3.0G
RAM: Kingston DDR3 1600 2G x 2
HDD: Western Digital Cavier Blu 1TB Hard disk
OS: Windows 7 Professional
总结

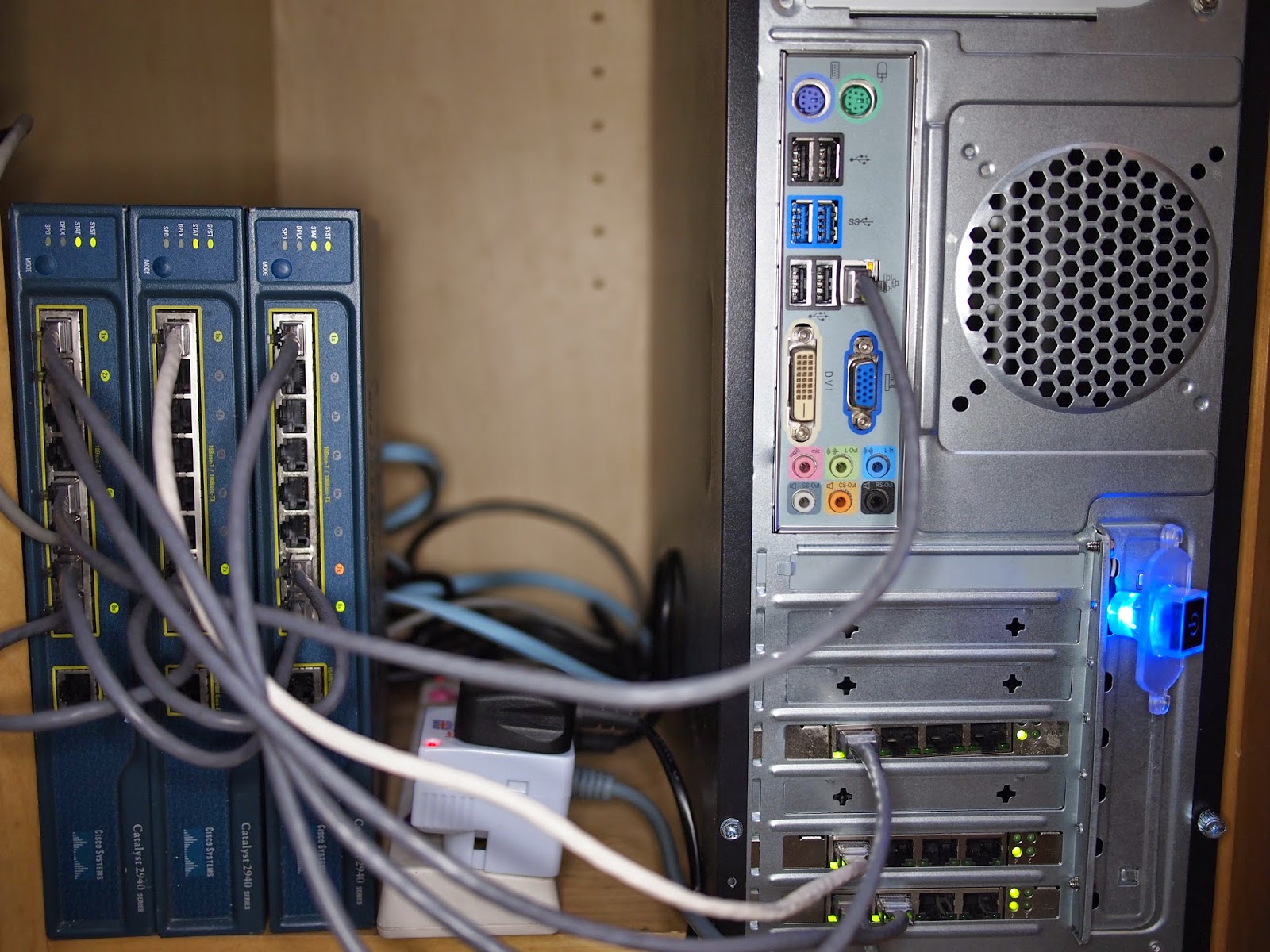

因为使用时只会用远端连线，笔者这台 GNS3 专用机是没有连接显示器的。除了机箱丶火牛和硬碟机之外，所有 PC 硬件和 Switch 都是购自淘宝网的二手货品，总消费在 HK$3,500 以下，可以玩到绝大部份的 Cisco LAB (除了需要 Multi Layer Switch 的 LAB)，绝对是超值之选！
